COUSHTAR© et LabVIEW® :
les photos des panels.

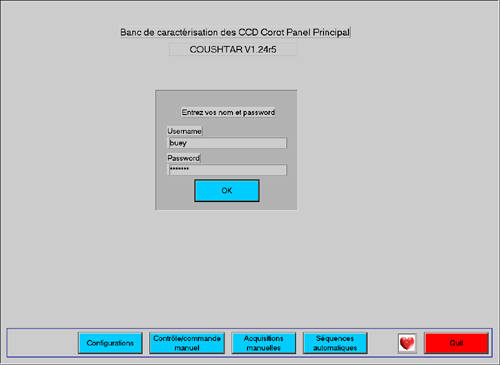

Panel d'acueil de COUSHTAR. Entrez ici vos username et password. (Le petit coeur vous accompagne tout au long de l'expérience : surveillez le du coin de l'oeil, une inactivité persistante est signe de mauvais signe.

C'est fait, choisissez maintenant ce que vous désirez faire. Les boutons bleus de navigation sont maintenant disponibles.

Vous voulez configurer votre expérience et changer les polarisations des phases de votre CCD.

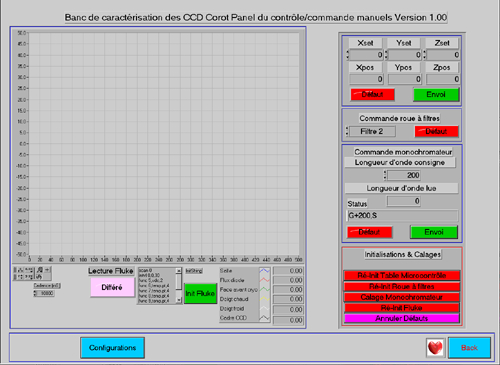

Vous voulez piloter vos accessoires : le monochromateur, la roue à filtres, la table microcontrôle, ou le multimètre Fluke. Vous voulez "monitorer" vos "housekeeping" préférées.

Vous voulez acquérir, en mode manuel, une ou plusieurs images, réaliser des coupes, identifier les valeurs statistiques de l'image, sélectionner des fenêtres, visualiser une image en 3D, lire le header FITS.

Vous voulez lancez en mode automatique (batch) un fichier de commande afin d'acquérir, sur une longue période, des images du CCD. Vous voulez vérifiez la syntaxe d'un fichier batch avant de le lancer pour quelques minutes, quelques heures voire quelques jours. Vous voulez contrôler les températures du CCD.

En mode automatique, vous voulez vérifier le remplissage des disques diponibles sur cette machine : en effet, l'acquisition d'images en mode batch peut rapidement engorger un disque, aussi grand soit-il. (une image 4280 plein cadre = 8Mo)

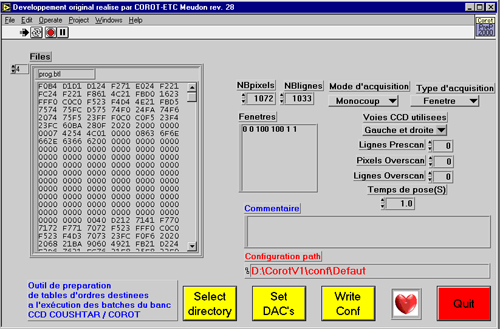

Vous voulez préparer vos configurations de caméra en mode batch, vous utilisez ce panel (OFF-LINE, c-a-d à la maison) où vous retrouverez l'ensemble des paramètres du panel d'acquisition en mode manuel.

Pour changer les polarisations des phases du CCD, vous déplacerez les curseurs de ce panel. On choisit aussi ici le type de CCD concerné par l'expérience.

Pour repérer vos fenêtres dans l'image plein cadre, vous les dessinerez directement dans l'image plein cadre de taille apparente 512x512. Vous pourrez utilisez

Chaque image acquise, au format FITS, contient une entête où différents champs vous renseigneront sur le contexte de la prise de vue : taille de l'image, lieu, auteur, températures significatives, version de COUSHTAR, etc...
